Проектирование конструкций балочной рабочей площадки
Металлические конструкции · КМ и КМД · 2 листа А1 · ПЗ 77–82 стр.
Пример выполнения
Описание
Курсовой проект по дисциплине «Металлические конструкции», НИУ МГСУ. Работа выполняется под исходные данные вашего варианта: компоновка, нагрузки, сечения, узлы, чертежи и спецификация металла — по вашим цифрам.
Расчёт выполнен по учебному пособию кафедры «Проектирование и расчёт металлических конструкций рабочих площадок» (В.С. Парлашкевич, А.А. Василькин, О.Е. Булатов; НИУ МГСУ, 2017) и нормам: СП 16.13330.2017 «Стальные конструкции», СП 20.13330.2016 «Нагрузки и воздействия», сортаменты проката по ГОСТ.
Состав работы
- Титульный лист и задание — с вашими данными
- Компоновка балочной клетки
- Расчёт листового настила
- Расчёт балок настила
- Расчёт главной балки
- Узлы и соединения главной балки
- Расчёт центрально сжатой колонны
- Узлы колонны
- Связи по колоннам
- Библиографический список

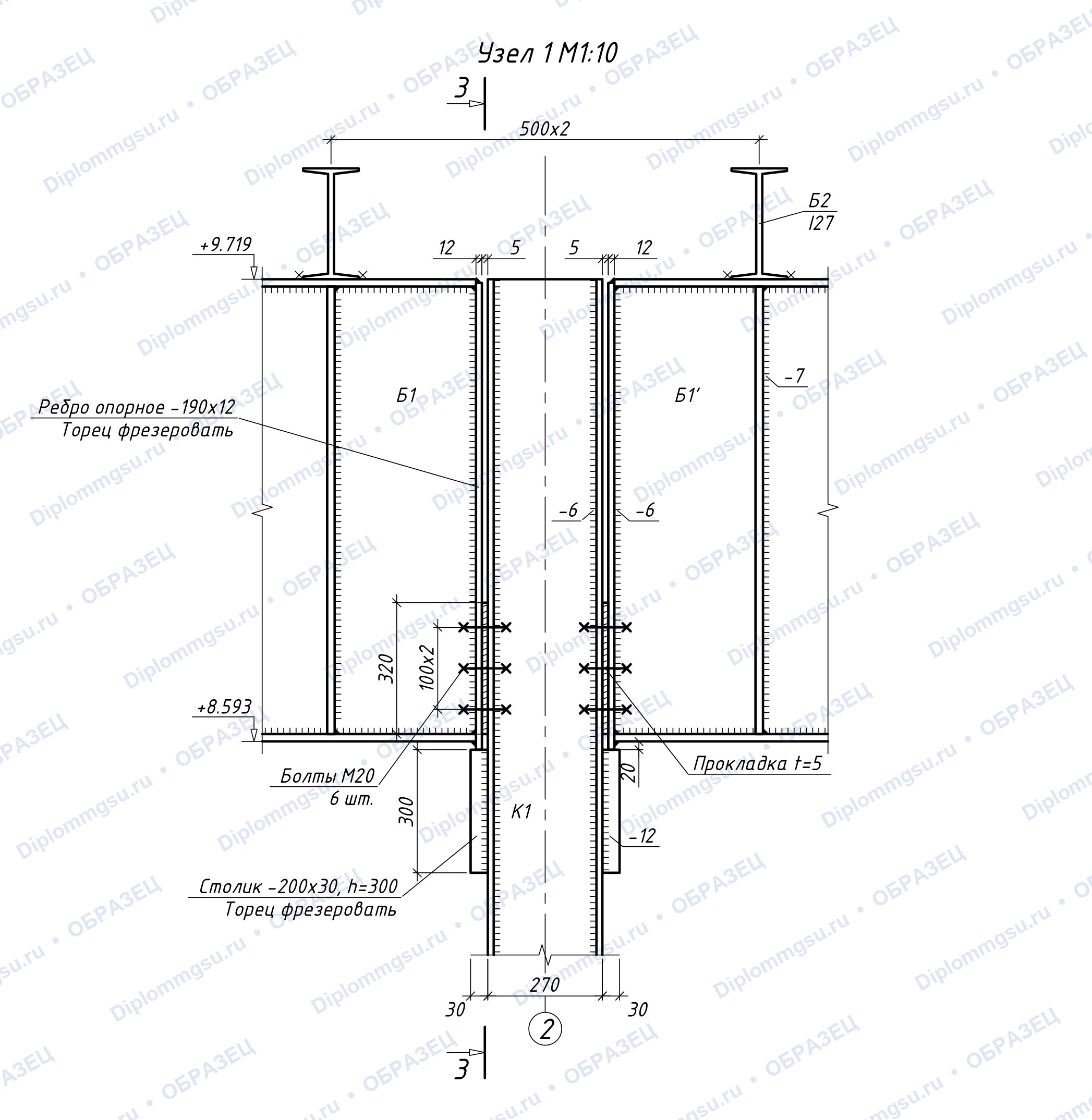

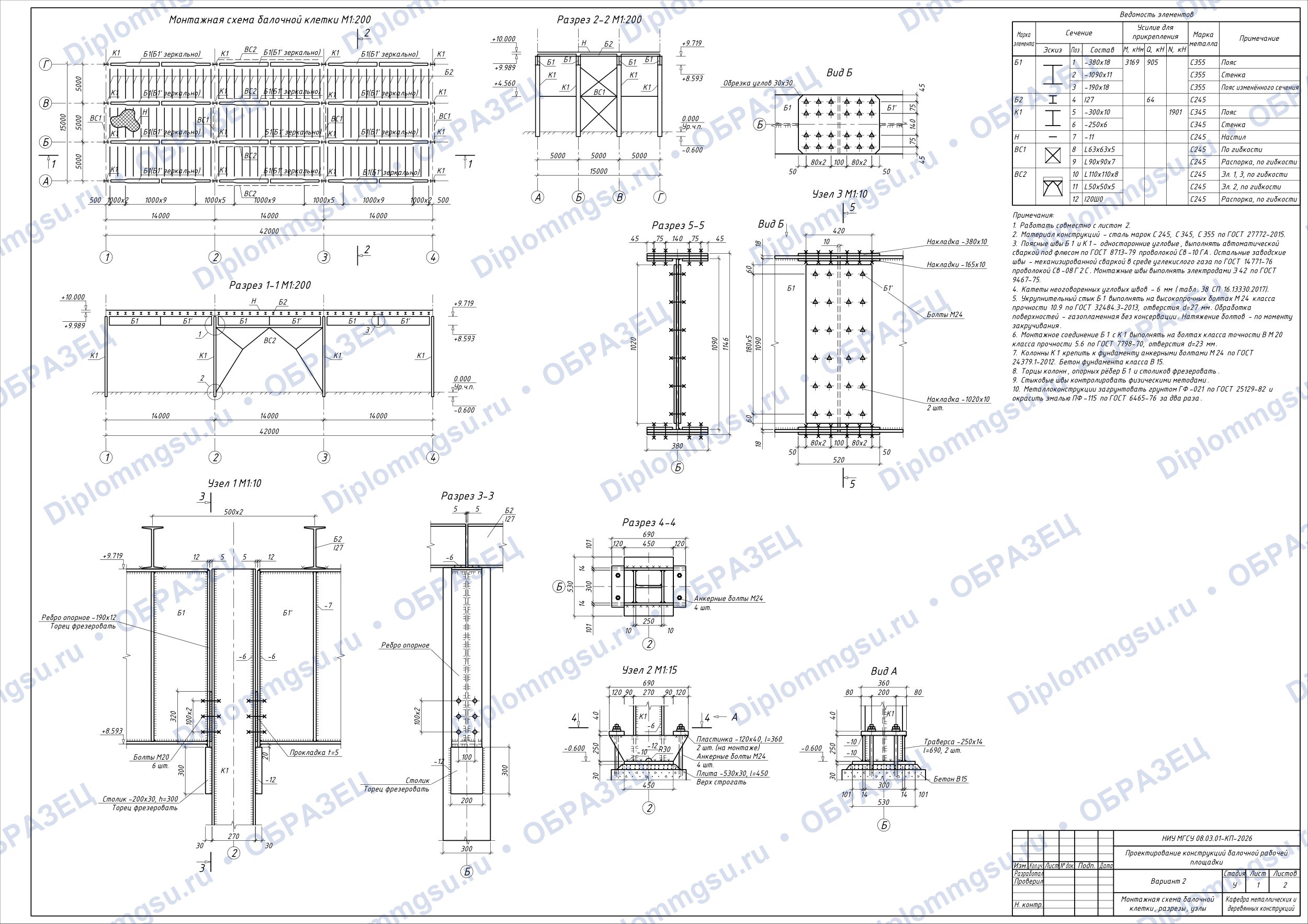

Монтажная схема балочной клетки М1:200, разрезы 1-1 и 2-2. Узлы: опирание главных балок на колонну, база колонны, укрупнительный стык главной балки на высокопрочных болтах. Ведомость элементов и примечания.

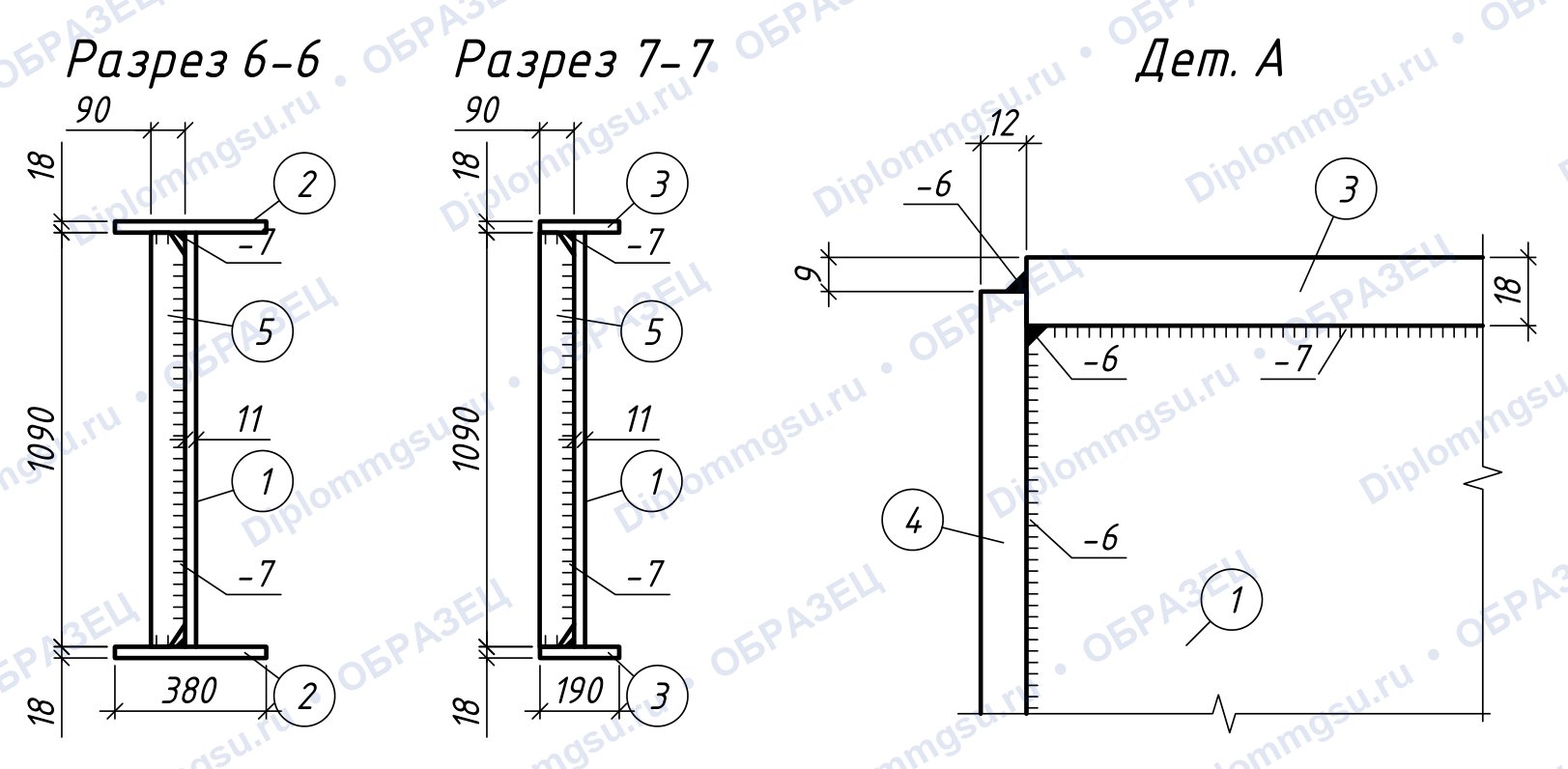

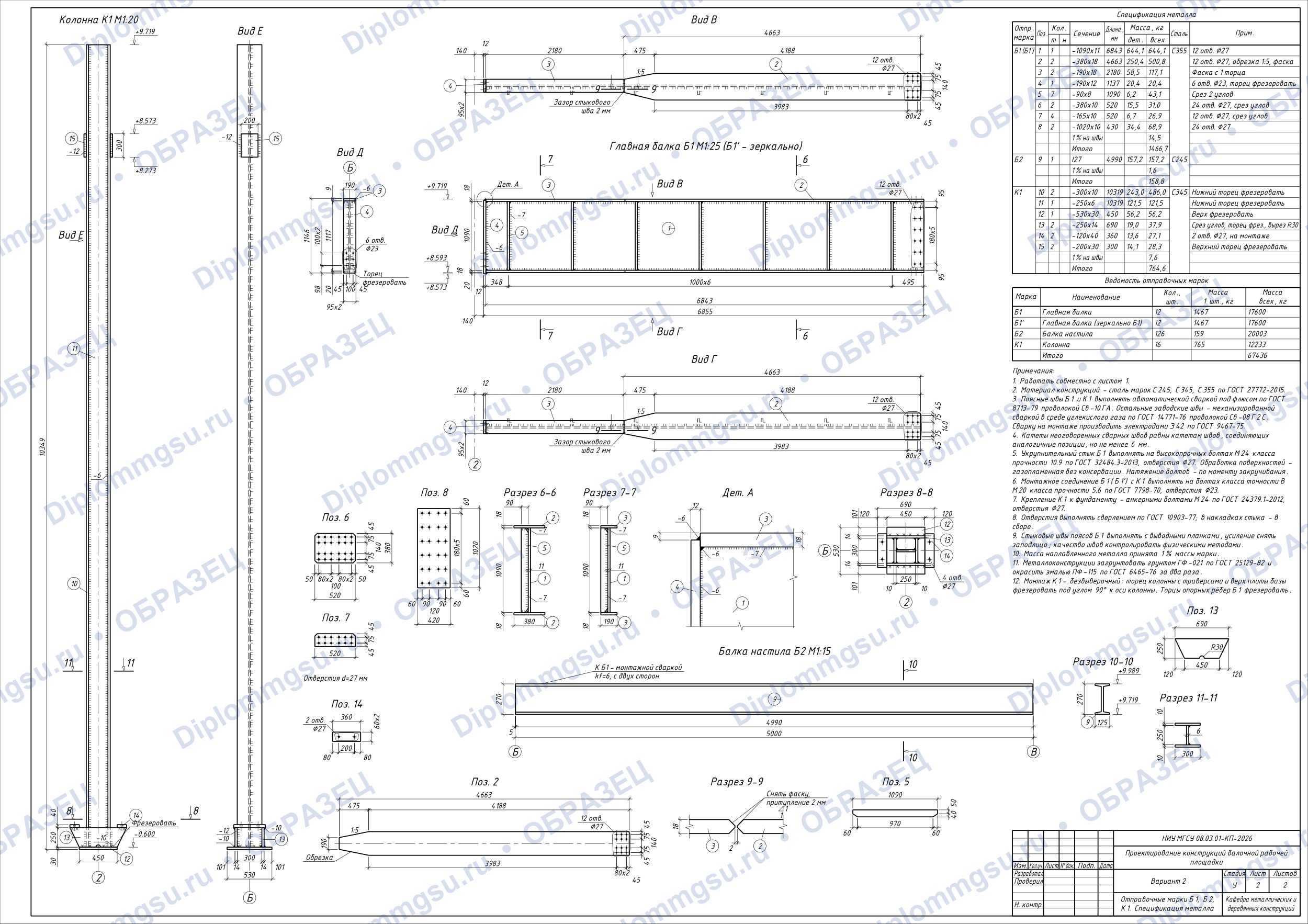

Отправочные марки — главная балка Б1, балка настила Б2, колонна К1 — с видами, разрезами и деталями. Спецификация металла и ведомость отправочных марок.
В основной надписи — ваша фамилия и фамилия руководителя.
Как проходит заказ
Заполняете форму
Исходные данные из задания, ваши ФИО, группа и руководитель — для титула и штампов, почта.
Оплачиваете
Сразу приходит письмо об оплате со ссылкой на страницу заказа.
Получаете работу
Записка и чертежи приходят письмом: файлы во вложении и ссылка на скачивание.
Вопросы
Сколько ждать работу?
Работу выполняем сразу после оплаты, обычно она приходит раньше срока. Гарантированный срок — 1 день.
Что будет на титульном листе и в штампах?
Ваши ФИО, курс и группа, руководитель — ФИО, должность и степень, — год. В основной надписи чертежей — ваша фамилия с инициалами и фамилия руководителя.
Можно ли редактировать файлы?
Да. Записка приходит в Word (DOCX), чертежи — в DWG, они открываются в AutoCAD 2018 и новее. PDF — чтобы сразу распечатать или отправить на проверку.
Письмо не пришло — что делать?
Проверьте папку «Спам». Все файлы можно скачать и на странице заказа — ссылка на неё есть в письме об оплате, а сама страница открывается сразу после оплаты.
